物位仪表的选用
物位仪表的选择应在深入了解工艺条件、被测介质的性质、测量控制系统要求的前提下,根据物位仪表自身的特性进行合理的选配。
根据仪表的应用范围,液面和界面测量应优选差压式仪表、浮筒式仪表和浮子式仪表。刚不满足要求时,可选用电容式、辐射式等仪表。
仪表的结构形式和材质,应根据被测介质的特性来选择。主要考虑的因素为压力、温度、腐蚀性、导电性;是否存在聚合、黏稠、沉淀、结晶、结膜、汽化、气泡等现象;密度和黏度变化;液体中含悬浮物的多少;液面扰动的程度以及固体物料的粒度。
仪表的显示方式和功能,应根据工艺操作及系统组成的要求确定。当要求信号传输时,可选择具有模拟信号输出功能或数字信号输出功能的仪表。
仪表量程应根据工艺对象的实际需要显示的范围或实际变化范围确定。除供容积计量用的物位仪表外,一般应使正常物位处于仪表量程的50%左右。
仪表计量单位如为m和mm时,显示方式为直读物位高度值的方式;如计量单位为%时,显示方式为0~100%线性相对满量程高度形式。

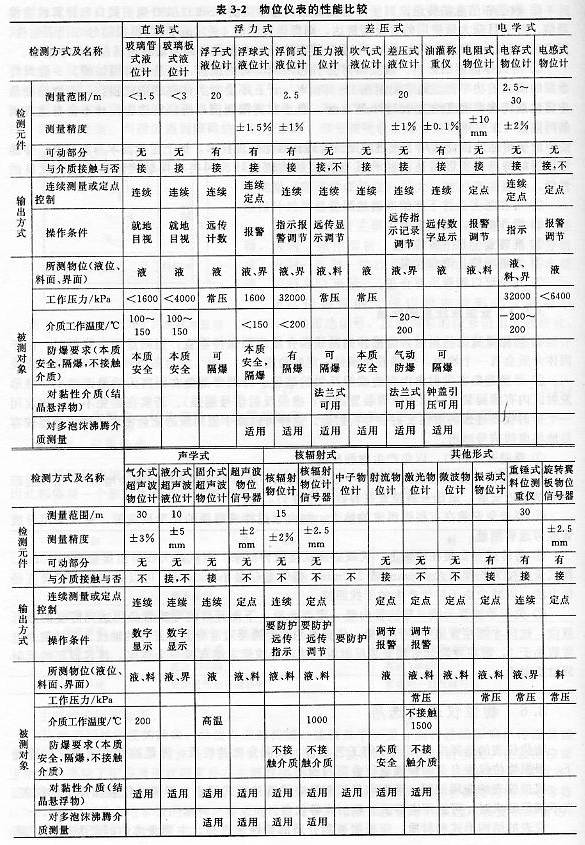

仪表精度应根据工艺要求选择,但供容积计量用的物位仪表,其精度等级应在0.5级以上。物位仪表选型可参见表3-2.
