差压式液位计的零点漂移

差压式液位计的零点漂移
在实际应用中,由于现场安装条件的限制和周围环境的影响,检测仪表不一定与容器内的最低页面再同一水平线上,此 系统如图3-4(b)所示;由于被测介质是强腐蚀性流体,为了防止腐蚀性液体进入仪表之中,而在其引压管上加装隔离 装置,通过隔离液来传递压力信号,该系统如图3-4(c)所示。在上述两种情况下,检测仪表接收到的差压信号Δp不 仅与液位H的高低有关,同时还受到一个与被测液位H高低无关的固定差压的影响,从而产生测量误差。为了保证检测仪 表能够正确地反映液位的变化,需要做零点迁移的调整,迁移分有无迁移、正迁移、负迁移等三种情况。
1.无迁移
无迁移的液位检测系统如图3-4(a)所示,检测仪表的正、负压室分别接受来自容器中A点和B点的静压作用,且与容器 中最低液位在同一水平线上。若已知被测液体的密度为ρ时,则有
正压室压力:p+=pA=HρG+pB
负压室压力:p-=pB
正负压室差压Δp=p+-p-=Hρg
当液位由H=0变化到H=Hmax最高液位时,检测仪表中的输入信号Δp由0变化到醉倒值,即Δpmax=Hmaxρg,其变化曲线如 图3-5(a)中曲线1.因差压变送器输出标准电流I0为4~20mA,与差压的关系为

变送器在迁移后Δp与I0的关系如图3-5(b)中曲线1所示。
差压式液位计的应用
变送器迁移原理示意图
2正迁移
正迁移液位检测系统如图3-4(b)所示,检测仪表的安装位置低于容器最低页面的取压点,其距离为h1,据图可得出:
正压室压力:p+=pA+h1ρg=HρG+pB+h1ρg
负压室压力:p-=pB
正负压室差压:Δp=p+-p-=Hρg+h1ρg
当液位由H=0变化到H=Hmax最高液位时,变送器接收到的静压差由Δp=h1ρg增加至Δpmax=Hmaxρg+h1ρg,其变化曲线 如图3-5(a)中曲线2所示。由式3-6可得,变送器输出的I0最小值大于4mA,最大值大于20mA,而信号标准规定变送器 的输出电流是不能高于20mA的,同时当H=0时变送器输出I0最小值不等于4mA。这样,将给显示、控制带来错误信息,而 造成变送器无法正常工作。
为此,需通过调整变送器的”零点迁移装置“使变送器内部产生一个附加的作用来平衡由于h1的存在而产生的固定静压 ,是变送器的输出I0恢复到正常范围,即:
Δp为最小值时,变送器输出I0=4mA,对应H=0;
ΔP为最大值时,变送器输出I0=20mA,对应H=Hmax.其迁移后的曲线如图3-5(b)曲线2所示,这种调整称之为差压式液 位变送器的“零点正迁移”,其迁移量为h1ρg,变送器的量程为Hmaxρg,变送器的测量范围为h1ρg~(h1ρg+Hmaxρg )
3.负迁移
图3-4(c)所示为具有负迁移的液位检测系统。图示系统为了防止容器总的腐蚀性介质进入变送器,给仪表造成腐蚀, 在变送器的正、负取压管上分别装有隔离罐,内充隔离液,其密度为ρ0,并设ρ0大于ρ,此时可得出
正压室压力:p+=HρG+pB+h1ρ0g
负压室压力:p-=pB+h2ρ0g
正负压室差压:Δp=p+-p-=Hρg+h1ρ0g-h2ρ0g=Hρg+(h1-h2)ρ0g.
由于h1<h2,并设Δh=h2-h1,所以Δp=Hρg-Δhρ0g,变送器的输入静压差由-Δρ0g变化到Δp=Hρg-Δhρ0g,其变化曲 线如图3-5(a)中曲线3所示。由式3-6可得,变送器输出的I0最小值小于4mA,最大值I0小于20mA,而信号标准规定变 送器的输出电流是不能低于4mA的,所以,此时变送器将无法正常工作。
为此,需通过调整变送器的“零点迁移装置”使变送器内部产生一个附加的作用来平衡由于隔离罐的存在即h1和h2的影 响而产生的固定静压,是变送器输出的I0恢复到正常范围。其迁移后的曲线如图3-5(b)中曲线3所示,这种调整称之 为差压式液位变送器的“零点负迁移”,其迁移量为Δhρ0g,变送器的量程为Hmaxρg,变送器的测量范围为-Δhρ0g~ (Hmaxρg-Δhρ0g).
由以上分析可知,通过调整变送器的“零点迁移装置”,变送器量程的上下限同时改变,而变送的量程不变,即特性曲 线的斜率不变,进行相应的迁移调整后,达到了是液位变松的输出正确反映液位变化的目的。
结论:当H=0时,
若变送器感受到的Δp=0,则不需要迁移。
若变送器感受到的Δp>0,则需要正迁移。
若变送器感受到的Δp<0,则需要负迁移。
使用差压变送器进行液位检测时,差压变送器均有明确说明其结构特点,有无迁移功能。在使用中除知其规格型号外, 还要看是否带有迁移功能。在国产的差压变送器的背面标注符号A记号表示该变送器具有正迁移功能,标注符号B 记号 表示该变送器具有负迁移功能,并标注有迁移量大小。

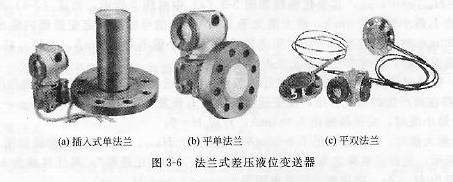

采用普通的差压式变送器检测液位,一般是用导压管与被测对象相连,被测介质直接通过导压管进入变送器的正、负压 室。当被测介质黏性很大、容易沉淀、结晶或腐蚀性很强的情况下,就极易引起导压管的堵塞或仪表的腐蚀。为此,可 使用法兰式差压液位变送器来进行正常的液位测量,如图3-6所示。
被测介质有大量沉淀或结晶析出,致使容器壁上有较厚的结晶或沉淀,宜采用插入式单法兰,见图3-6(a)。检测介质 粘度大、易结晶、沉淀或聚合引起的堵塞的场合,用平单法兰,见图3-6(b)。当被测介质腐蚀性较强,而负压室又无 法选用合适的隔离液时,可用平双法兰式差压变送器,见图3-6(c)。对于强腐蚀的被测介质,可用氟塑料薄膜黏贴在 金属膜表面上防腐。
法兰式差压液位变送器
